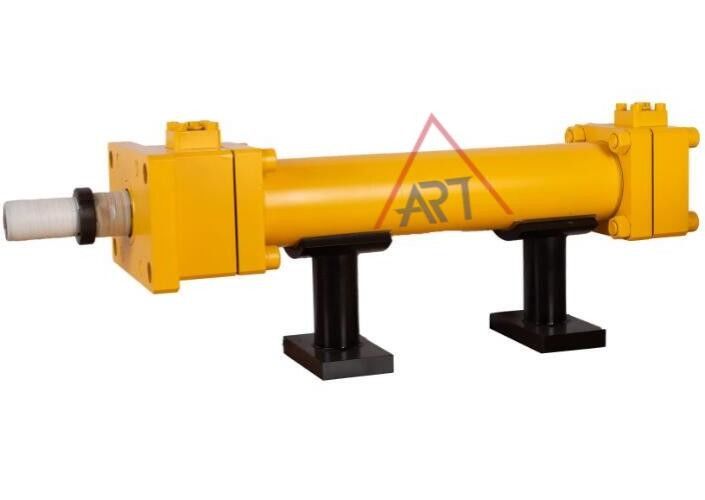

Dört Çubuk Tasarımı Çok Yönlülük Mühendisliği Hidrolik Silindir En Yüksek Çalışma Basıncı 160 Kgf/Cm²

Özellik
1).ISO-6020/2 Spesifikasyonlarına uygunluk.
2).En yüksek çalışma basıncı 160 kgf/cm²'dir
3).Dört çubuklu tasarım, çok yönlülük.Kolay bakım, işleme doğruluğunun sıkı kontrolü, düşük sürtünme ve yüksek ömür.
4).Dış ölçüler Parker firmasının ABD'deki HMI ürünleriyle uyumludur.
5).Müşterilerin seçebileceği çeşitli kurulum türleri.
6).Çelik, metalurji, gemi ve diğer makineler gibi mühendislik ekipmanlarında kullanılabilir.
7).Packer'daki yağ silindirleriyle uyumludur.

Kurulum

Sembol	İsim	Çizim	Sembol	İsim	Çizim
SD	Temel		TC	Orta muylu
FA	Çubuk flanşı		TA	Kafa muylusu
Facebook	Kafa flanşı		CA	Çatal
Los Angeles	Ayak		CB	Çift çatal
1 POUND = 0.45 KG	Uç açıları

Hidrolik Silindirin Ayarlanması ve Test Edilmesi

Öncelikle silindir içindeki çalışma basıncını (0,5-1) MPa civarına düşürün.Daha sonra piston çubuğunun ileri geri hareket etmesini sağlayın ve egzoz için egzoz tapasını açın.

Açma yöntemi aşağıdaki gibidir:

Piston strokunun sonuna ulaştığında, basıncın yükseldiği anda egzoz tapasını açın ve geri dönüş başlamadan hemen önce kapatın.Egzoz işlemi sırasında bir tıslama sesi duyabilir ve ardından beyaz ve bulanık köpüklü yağın boşalmasını duyabilirsiniz.Hava tamamen boşaltıldığında püskürtülen yağ temiz olacaktır.Egzozun bütünlüğü çıplak gözle değerlendirilebilir.

Hidrolik silindir ayarlanabilir bir tamponlama cihazıyla donatılmışsa ve piston hareket halindeyse, önce gaz kelebeği valfini daha düşük akış hızına sahip bir konuma ayarlayın ve ardından gereksinimler karşılanıncaya kadar gaz kelebeği portunun boyutunu kademeli olarak ayarlayın.

Yukarıdaki ayarlama görevlerinin yapılmasına ek olarak, kazaları önlemek için çeşitli sızdırmazlık bileşenlerinde yağ sızıntısı olup olmadığını ve bağlantı parçalarının cıvatalarının gevşek olup olmadığını kontrol etmek gerekir.

Hidrolik silindirin kullanımına bağlı olarak düzenli muayene zamanları planlayın ve muayene kayıtlarını tutun.

1. Egzoz Cihazının Ayarlanması:

2. Tamponlama Cihazının Ayarlanması:

3. Hidrolik Silindirin Çeşitli Parçalarının Muayenesi:

4. Düzenli muayene:

Hizalama adımları:

1.Kilit somununu anahtarla saat yönünün tersine 1/4 daire ile çevirin.

2.Hex kullanma.Hizalama vidası B'yi ayarlamak için İngiliz anahtarı:

1)saat yönünde çubuk hızı yavaşlayacak

2)saat yönünün tersine, çubuk hızı artacaktır.

3. Hizalamadan sonra altıgen kullanın.Hizalama vidasını B sabitlemek için İngiliz anahtarı kullanın ve ardından olası bir durumu önlemek için yastık somununu C sıkın.

yastık contasından sızıntı D

4. Kilit somununu A sıkın

İskele ve yastık pozisyonları

SD tipi	LA tipi
Standart=A:giriş portu B:Yastık konumu D:Çek valf konumu

örneğin: HCA70-LA-C-100X200-BBA pozisyonu için sipariş formu

Giriş portu=B konumu

Yastık=A konumu

Yastık uzunluğu

	Delik (mm)	L	ben
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Yüklü bir silindirin hareketi 500 mm/sn'nin üzerinde ise,
• Hareket hızı 750 mm/sn'den yüksek ise harici hız düşürücü vanalar kullanılmalıdır.

UygulamaSadece mekanik takım tezgahları ve metal işleme ekipmanlarının üretimi için değil, aynı zamanda çelik aktüatörlerde, nükleer santral kontrolünde, yolcu asansörlerinde vb. yaygın olarak kullanılabilir.


Sipariş verirken ihtiyaç duyulan malzemenin belirtilmesi

(1)N:NBR

(2)V:F≤200°C
