Ürün Tanımı:
Akompakt hidrolik silindirÖzellikle sınırlı montaj alanına hitap etmek için tasarlanmış bir hidrolik ekipmandır. Toplam uzunluğu yaklaşık olarak aynı çapta ve darbeye sahip bir kravat silindirinin yarısına eşit.Bu tasarım çeşitli mekanik ekipmanlarda etkili bir şekilde kullanılabilir, örneğin kalıplar, işleme armatürleri, yer sorunu olduğu yerler.
| Şekil |
|
| Ürün |
Bölüm adı |
Qty |
Ürün |
Bölüm adı |
Qty |
| 1 |
Tüp |
1 |
7 |
Çubuk ambalajı |
1 |
| 2 |
Piston çubuğu |
1 |
8 |
Çubuk kapağı o-ring |
1 |
| 3 |
Çubuk kapağı |
1 |
9 |
Piston O-ring |
1 |
| 4 |
Tüp |
1 |
10 |
Arka yüzük. |
2 |
| 5 |
Piston |
1 |
11 |
Yastık o-ring |
1 |
| 6 |
Toz mühürü |
1 |
12 |
Mıknatıs |
2 |
Özellikleri:

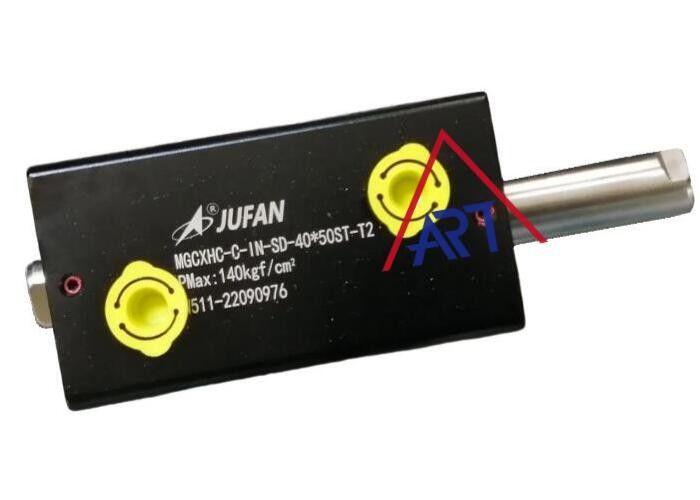

- Ürün Adı:İndüktif Kompakt Hidrolik Silindir
- Çubuk ipliği:İç ve dış iplik
- Basınç:Yüksek
- Kurulum:Temel ve Ayak
- Felç:Gönderme Düzenlemesi
Kompakt silindir nasıl çalışır?
İşte kompakt hidrolik silindirlerin nasıl çalıştığını adım adım açıklamak:
Temel bileşenler:
Kompakt bir hidrolik silindir, silindir şeklindeki bir namlu, bir piston, pistonla bağlı bir çubuk, mühürler ve bir hidrolik sıvı deposundan oluşur.
Silindir Montajı:
Silindir, hidrolik basınç üretmek için bir pompa, sıvı akışını kontrol etmek için valfler ve belirli uygulamalar için diğer bileşenleri içeren bir hidrolik sisteme monte edilir.
Sıvı dolumu:
Hidrolik silindir, tipik olarak yağ bazlı hidrolik sıvıyla doldurulur.
Piston ve Çubuk:
Piston silindrin içine yerleştirilir ve bir çubukla bağlantılıdır. Çubuk silindrin bir ucundan uzanır ve diğer ucu özel tasarıma bağlı olarak açık veya kapalı olabilir.
Sıvı basıncı:
Hidrolik sıvı silindir içine pompalandığında basınç yaratır.
Pascal'ın yasası:
Pascal'ın yasasına göre, sıvıya uygulanan basınç tüm yönlere eşit şekilde aktarılır. Hidrolik silindirde bu basınç piston üzerinde uygulanır.
Güç üretimi:
Piston üzerindeki basınç, bir kuvvet oluşturur. Güç, basıncı pistonun etkili alanına çarparak hesaplanır. Bu kuvvet bağlantılı çubuğa aktarılır.
Çubuk Hareketi:
Çubuk, tasarımı ve uygulamasına bağlı olarak doğrusal (uzayan veya geri çeken) hareket edebilir.
Çalışma çıkışı:
Çubukun doğrusal hareketi, dış ortamda çalışmak için kullanılır.
Mühürler ve sıvı geri dönüşü:
Hidrolik silindirde sıvı sızıntısını önlemek için mühürler kullanılır. Çubuk hareket ederken, yer değiştiren sıvı sistem aracılığıyla hidrolik sıvı deposuna geri döndürülür.Hidrolik döngüyü tamamlamak.
Hidrolik silindirlerin kompakt tasarımı, onları sınırlı alana sahip uygulamalara uygun kılar.Çeşitli endüstriyel ve mobil makine uygulamalarında onları temel bileşen haline getirmekSızıntı kontrolü, hidrolik sıvının bakımı ve mühürlerin kontrolü de dahil olmak üzere uygun bakım, kompakt hidrolik silindirlerin verimli ve güvenilir çalışması için çok önemlidir.
Teknik parametreler:
MG-CXHC A---J---IN---SD---50X30---25mm---TXn---1---02---A
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: Endüktif kompakt silindirler |
| 1 |
Türü |
(1) A: Çifte eylem
(2) C: Çift çubuk
(3) D: döngü düzeni olan çift çubuk |
| 2 |
Seçenek |
J: ısı / erozyona dayanıklı ((not :"space"if not used) |
| 3 |
Çubuk ipliği |
(1) IN: ID ipliği
(2) EX: o.D. iplik |
| 4 |
Kurulum |
(1) SD: temel
(2) LA: ayak tipi |
| 5 |
Kavram (mm) |
(1) SD: 32, 40, 50, 63, 80,100
(2) LA: 40,50,63,80,100 |
| 6 |
Beyin travması ((mm) |
"Standard stroke" tablosu yok |
| 7 |
Yürüyüş düzeni |
Sadece ileri hizalama ve hizalama uzunluğu |
| 8 |
Sensör ve miktar |
(1) T: 2 tel, 2 metre
P: PNP3 kabloları, 2 metre
N: NPN3 kablolar,2 metre
(2) n: q'ty |
| 9 |
Paketleme |
(1)1 :(PU) ((standart kullanım)
(2)2: ((NBR)
(3)3:(FPM) |
| 10 |
Akış düzenleyicisi |
(1) 02: 1/4 "(12/ dakikada)
(2) 03: 3/8" ((20/dakikada)
(3) 04: 1/2 "(30/dakikada) |
| 11 |
Kontrol valfi |
(1)A: 3/8" ((50/dakikada)
(2)B: 3/4" ((125/dakikada)
(3) C: 11/2 "(320 @/min) |
Uygulamalar:
Kompakt hidrolik silindirlerin çeşitli alanlarda geniş bir uygulama yelpazesi vardır.
1Kalıp üretimi: Kompakt hidrolik silindirler kalıp açma, atma ve çekirdek çıkarma işlemleri için kalıp üretim endüstrisinde yaygın olarak kullanılır.En dar yerlere bile sığarlar..
2. Makine aletleri: Makine aletleri alanında, kompakt hidrolik silindirler, sıkıştırma, konumlandırma ve masa yükseltme işlevleri için kullanılabilir.verimli ve hassas güç ve hareket kontrolü sağlayabilir.
3Havacılık: Kompakt hidrolik silindirler, iniş trenleri, kontrol yüzeyleri ve kapı işlemleri gibi sistemler için havacılık uygulamalarında sıklıkla kullanılır.Kompakt hidrolik silindirler, sınırlı alan gereksinimleri olanlar için idealdir.
4Otomobil imalatı: Kompakt hidrolik silindirler genellikle montaj hatlarında sıkıştırma, konumlandırma ve ayarlama işlemleri için kullanılır.Silindirler güç ve hareket kontrolü sağlamakta daha verimlidir, böylece üretim verimliliğini arttırır.
Ambalaj ve Nakliye:
Paketleme ve Nakliye
Compact Cylinder, kabarcık sargısına paketlenir ve sonra bir karton kutuya yerleştirilir. Kutuya ürünün açıklaması ve müşterinin adresi yazılır.Sonra kutu bantla kapatılır.Paket daha sonra güvenilir bir nakliye hizmeti kullanılarak gönderilecektir.
Sıkça sorulan sorular:
- S: Kompakt Silindir nedir?
- A: Kompakt Silindir, küçük, alan tasarrufu yapan bir formda güvenilir bir enerji kaynağı sağlamak için tasarlanmış bir cihazdır.
- S: Kompakt Silindir kullanmanın avantajları nelerdir?
- C: Kompakt Silindirler son derece verimlidir ve gürültü, titreşim ve ısı üretimini azaltmak, ayrıca daha iyi güvenlik ve güvenilirlik gibi çeşitli faydalar sunar.
- S: Kompakt Silindir nasıl kurulabilir?
- A: Kompakt Silindirler, en az yer ve çaba gerektiren, kurulumu kolaydır.
- S: Kompakt Silindirler ne kadar dayanıklı?
- A: Kompakt Silindirler uzun süreli güvenilirlik ve dayanıklılık için tasarlanmıştır.
- S: Kompakt Silindirlerin beklenen ömrü nedir?
- C: Uygun bakım ve kullanım ile, Kompakt Silindir 10 yıla kadar ya da daha fazla sürebilir.
