Özellik:

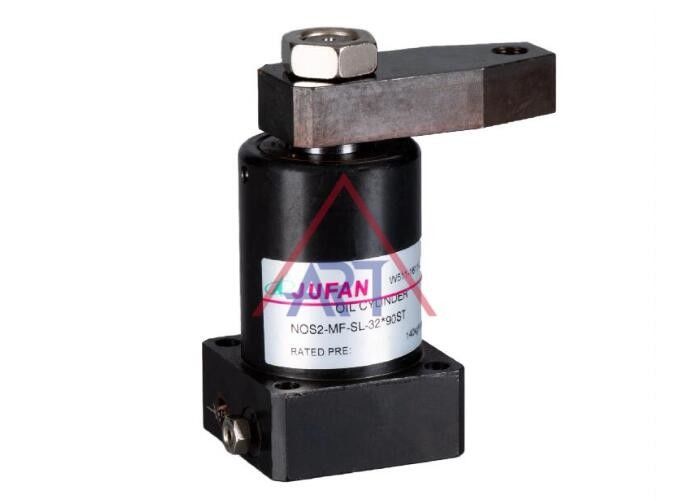

1. Yerden tasarruf etmek için OS2, OS1 ürününden çok daha kısa olacak şekilde tasarlanmıştır.
2. OS2 ürününü sabitlemek için ekteki flanşı cıvatalarla kullanarak.
3. Farklı tasarım ihtiyaçları için üç tür giriş portu seçilebilir
Ürün, uygulama durumuna göre sol ve sağ olmak üzere iki dönüş yönü seçebilir.Temel avantajları üçtür:
1. Hidrolik fikstür, iş parçası süresini elde etmek için yağ basıncına dayandığından, iş parçasını sıkıştırma ve serbest bırakma süresini büyük ölçüde azaltır; bu, manuel fikstürlere kıyasla% 90 -% 95 oranında azalır.
2.Yüksek konumlandırma doğruluğu, sıkma kuvvetinin tekrarlanabilirliği, konumlandırma ve sıkma doğruluğunu sağlar.
3. Fikstürün alan kullanım oranını artırmak için alanı mümkün olduğunca tamamen kullanın
| Delik (mm) |
32 |
40 |
50 |
63 |
| Hareket |
Çift etkili |
| Dönme açısı |
90°,180° |
| Dönme yönü |
Sol veya sağ |
| Döner vuruş |
16, 20 |
| Kelepçe darbesi |
9, 10 |
| Sıvı |
Orta |
| Maks.çalışma basıncı(kgf/c㎡) |
70.140 |
| Test (kgf/c㎡) |
210 |
Sipariş formu
OS2---SR---32X90---A
1 2 3 4
| OS2:Döner ve kelepçeli hidrolik silindir |
| 1 |
Tip |
(1)SR : tek taraflı sağa dönüş(3)DR: çift taraflı sağa dönüş
(2)SL : Tek taraflı sola hareketli(4)DL: Çift taraflı sola hareketli
|
| 2 |
delik mm |
32, 40, 50, 63 |
| 3 |
Dönme açısı |
90°, 180° |
| 4 |
Giriş bağlantı noktası |
(1) A/boşluk: standart pistonlardan biri gövde üzerinde, diğeri taban flanşının yanındadır.
(2) B : giriş portları taban flanşının yanlarındadır.
(3) M : giriş portları taban flanşının alt kısmındadır.
|
Dış boyut:
| OS2-90° tek kollu |
OS2- 90° çift kol |
 |
|
| OS2-B Flanş tarafı |
OS2-M Alt taraf |
|
|
Ürün açıklaması ve çalışma terapisi:
Piston kolu geri çekilirken ve geri çekilirken 90 ° sağa (veya sola) dönebilir ve ardından iş parçasını yağ silindirinin sıkıştırma koluyla sıkıştırmak için sıkıştırma vuruşunu kullanabilir.
Döner kenetleme silindirinin en büyük avantajı, geleneksel silindirlerin tıkanma problemini etkili bir şekilde önleyebilen döndürme ve bastırma hareketine sahip olmasıdır.
Hedef nesneyi sıkıştırmak ve sabitlemek için hem radyal dönüş hem de eksenel sıkıştırma hareketi ile sınırlı alana sahip dar konumlarda döndürme ve basma işlevini gerçekleştirebilir. Dönmeyi sağlamak için dişli oluklar ve pimlerin kullanılması nedeniyle, yönü, Dönme sıkıştırma silindiri genellikle aşağı doğru basınç hareketinden türetilir.
Dönme ve aşağı doğru basınç aynı anda meydana gelmez, ancak dönme süresi aşağı doğru basınçtan daha kısa olacaktır.Döndürme kenetleme silindiri normal şekilde çalıştığında, konumlandırma için aşağı doğru basıncın kullanılabilmesi için dönme eyleminin tamamlanmasını beklemesi gerekir.
Kuvvet çok küçük olmadığı sürece dönme sırasında çalışmak için kullanılamaz. Bu özelliklerinden dolayı döner sıkıştırma silindiri genellikle döner sıkıştırma eylemini elde etmek için kompakt konumlarda kullanılır.
üretim atolyesi
SSS
S1: Jufan bir üretici mi?
Biz jufan yurtdışı pazarının acentesiyiz, kendi fabrikamız var, bu yüzden en iyi fiyatı ve ilk hizmeti sağlayabiliriz.
S2: Özelleştirmeyi veya standart dışı ürünleri kabul ediyor musunuz?
Evet, ürünleri müşterilerin ihtiyaç duyduğu şekilde özelleştirebiliriz.
S3: MOQ'unuz nedir?
MOQ müşterilerimizin ihtiyaçlarına bağlıdır.Ayrıca seri üretimden önce deneme siparişini memnuniyetle karşılıyoruz.
S4: Teslim süreniz ne kadardır?
Normalde stoklarımız varsa teslim süresi 7 gündür.Stoklarımız yoksa 15-30 iş gününe ihtiyacı var.Ayrıca ürünlerin miktarına ve gereksinimlerine de bağlıdır.
S5: Ödeme koşullarınız nelerdir?
Banka havalesi.Herhangi bir sorunuz varsa lütfen bizimle iletişime geçmekten çekinmeyin.
S6: Örnek veriyor musunuz?
Hayır. Herhangi bir sorunuz varsa lütfen bizimle iletişime geçmekten çekinmeyin.
