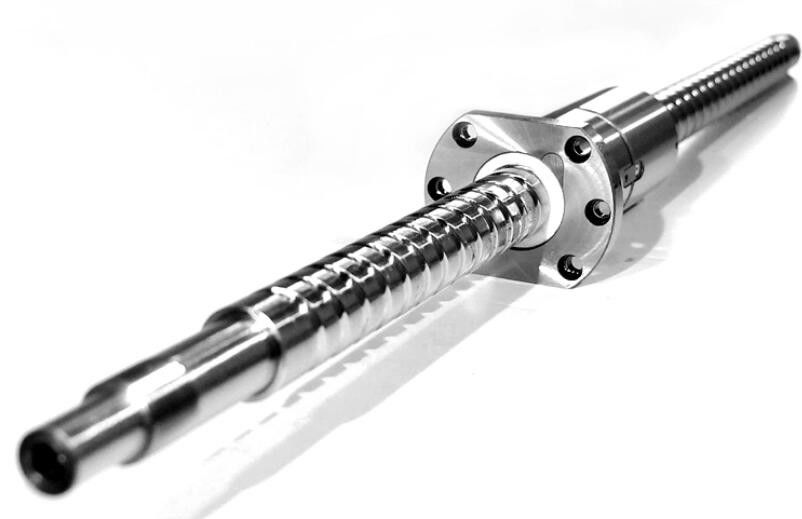

Plastik Uç Blok Geri Dönüşlü 12-50mm Çaplı Bilyalı Kurşun Vida

Ürün Açıklaması:

Bilyalı vida, hem takım hem de hassas makinelerde yaygın olarak kullanılan bir aktarım bileşenidir.Ana işlevi, dönme hareketini doğrusal harekete veya torku eksenel tekrarlanan kuvvete dönüştürmektir, aynı zamanda yüksek hassasiyet, tersinirlik ve verimlilik özelliklerine de sahiptir.Küçük sürtünme direnci nedeniyle vidalı miller çeşitli endüstriyel ekipmanlarda ve hassas aletlerde yaygın olarak kullanılmaktadır.

Rulmanlar çağdaş mekanik ekipmanların önemli bir bileşenidir.Ana işlevi, mekanik dönen gövdeyi desteklemek, hareketi sırasında sürtünme katsayısını azaltmak ve dönme doğruluğunu sağlamaktır.Bilyalı vida genellikle vida için 60° temas açısına sahip özel bir destek yatağıyla donatılmıştır.Bu rulmanın büyük bir taşıma kapasitesi, düşük hızı ve yüksek doğruluğu vardır.Genellikle rulmanların kurulum sırasında eşleştirilmesi gerekir.Özel eşleştirme yöntemi, takım tezgahının kullanımına göre belirlenmeli ve bilyalı vidanın iki ucu, yataklar ve yatak yuvaları aracılığıyla bağlanmalı ve daha sonra yatak yuvaları ve ekipmanı aracılığıyla bağlanmalıdır.Vida somunu, somun yuvasına flanşlar, kamalar veya dişler aracılığıyla bağlanır.Rulmanları vida çubuğunun her iki ucuna taktıktan sonra, rulmanları segmanlarla veya kilitleme somunlarıyla sabitleyin.Bilyalı vida çalışırken eksenel kuvvet üretecektir ve eksenel itmeye dayanabilecek rulmanlar gerektirir.

Besleme sisteminin çalışma doğruluğunu arttırmak için bilyalı vida mekanizmasının yüksek aktarım sertliğine sahip olması gerekir.Bilyalı vidanın sertliğini arttırmanın yanı sıra, bilyalı vida mekanizmasının yeterince sağlam bir destek yapısıyla tasarlanması ve doğru şekilde kurulması gerekir.Destek yapısının sağlamlığını etkileyen faktörler arasında yatak yuvasının sertliği, yatak yuvası ile makine yapısı arasındaki temas alanı ve yatağın sertliği yer alır.

Üniversal bilyalı vidalı, eğik bilyalı rulmanların kullanılması yeterlidir.Rulmanları bilyalı vidanın iki destek mili ucuna "yüz yüze" monte edin.Özel ekipman için özel bir vida çubuğu ise ve ekipmanın kurulum kılavuzu özel rulmanların kullanılmasını gerektiriyorsa ilgili talimatlara göre monte edin.

Bilyalı vidanın yük taşıma kapasitesinde hem radyal hem de eksenel yükler aynı anda mevcuttur ve rulman seçimine dikkat edilmelidir.Yüke aynı anda dayanabilen yaygın olarak kullanılan rulmanlar arasında açısal temaslı rulmanlar ve konik makaralı rulmanlar bulunur.İlki kuru hafif yük ve yüksek hızlı alanlara odaklanırken, ikincisi ağır yük ve düşük hız durumlarına odaklanır.Yukarıdaki iki tip yatağın genellikle çiftler halinde kullanıldığı ve birbirlerine göre (yüz yüze veya sırt sırta) monte edildiği, bunun da vida çubuğunun eksenel hareketini sınırlayabildiği unutulmamalıdır.

Vidalı rulmanlar için kurulum talimatları: Montaj manşonunu kullanarak manşonun çapı, yatağın iç bileziği ile aynıdır ve iç bileziği içeri bastırmak için malzeme alüminyum veya bakır manşon olabilir. Tolerans sıkıysa veya sıkı geçmeli, yatağın ısıtılması gerekiyor.Okun veya yatağın içindeki yuvarlanma elemanının tam konumunda temas açısına dikkat edin.Genellikle sırt sırta veya yüz yüze birleştirilir ve son olarak kilitleme somunu vidalanır.Gevşek kilitleme vidalarının üstesinden gelmek için retroreflektör plakalar veya delik emniyet halkaları kullanılabilir.

Özellikler:

Bilyalı vida, özellikle aşağıdakiler gibi birçok avantaj sunar:

• % 90 veya daha yüksek ürün verimliliği sağlayan test ekipmanı ve kalite kontrol süreci ile yüksek verimlilik.
• Vidalı bilya yolunun üstün yüzey kalitesi ve bilyanın sıkı boyutu nedeniyle düşük sıcaklık artışı.
• Küçük sıcaklık artışı ve ön sıkma ve boşluk giderme gibi önlemler sayesinde yüksek hassasiyet.
• Makinenin 60M/dak'nın üzerindeki yüksek hızlarda güvenilir şekilde çalışmasıyla yüksek hız.
• Mükemmel malzemelerle işlenmiş vida çubuğu ve somunu ve ön sıkma ve açıklığın ortadan kaldırılmasıyla yüksek sertlik.
• Vida ve somun arasında viskoz sürtünme olmaması nedeniyle yüksek tersinirlik.
• Somun ucunda tasarlanan özel toz önleme cihazı sayesinde az bakım gerektirir.
• Malzemenin sıkı kontrolü ve vida ve somunun HRC62 yüzey sertliği nedeniyle uzun servis ömrü.

Teknik parametreler:

Uygulamalar:

Bilyalı vidalar, CNC işleme merkezi, CNC torna tezgahı, CNC yatağı, CIC tel kesme makinesi, CNC delme makinesi, portal freze makinesi, lazer işleme ekipmanı, markalama makinesi, CNC oyma makinesi, çizim makinesi IC paketleme gibi çeşitli endüstriyel makinelerde yaygın olarak kullanılabilir. makine, CIC deşarj işleme makinesi, CWC taşlama makinesi, cam makineleri, tekstil makineleri, ağaç işleme makineleri, baskı ve paketleme makineleri, petrol makineleri, metalurji makineleri, tütün makineleri vb.

Ayrıca robotik kol, test makineleri, ölçüm ekipmanı, XY platformu, tıbbi ekipman, fabrika otomatik ekipmanı gibi elektronik makinelere de uygulanabilir.Bu arada vidalı miller, aktarma makineleri, Metal ısıl işlem ekipmanları, nükleer reaksiyon ekipmanları, aktüatörler ve uçak kanadı aktüatörü, koltuk aktüatörü, havaalanı kurulum ekipmanı, radyo anten aktüatörü, kapı ve pencere kontrolü, tıbbi yatak gibi havacılık endüstrisini desteklemek için kullanılabilir. kontrol, otopark ekipmanları vb.

Özelleştirme:

BizimDoğrusal Hareket KılavuzlarıAğır yüklere uygun olarak tasarlanmış olup, metal bel oluklu tipte imal edilmiştir.Yapı bir şaft, bir vida somunu ve bilyalı rulmanlardan oluşur.Ürünlerimiz 12 mm'den 50 mm'ye kadar çaplarda ve maksimum 10 m uzunlukta üretilmektedir.595 ton statik yük kapasitesine sahip olanDoğrusal Hareket KılavuzlarıSomunlu bilyalı vidalı mil, bilyalı vida, haddelenmiş bilyalı vidalar ve doğrusal kılavuzlardan yapılmıştır.

Paketleme ve Nakliye:

Doğrusal Hareket Kılavuzları özenle paketlenerek müşterilere mümkün olan en verimli ve güvenli şekilde gönderilir.Personelimiz, ürünün uygun şekilde paketlenmesi ve varış noktasına güvenli ve emniyetli bir şekilde gönderilmesi konusunda azami özen göstermektedir.

Ürünü taşıma sırasında en iyi durumda tutmak için termal yalıtımlı ambalaj malzemeleri ve koruyucu yastıklama kombinasyonunu kullanıyoruz.Ürünü darbelerden ve diğer fiziksel hasarlardan korumak için balonlu ambalaj, plastik ambalaj ve diğer yastıklama türlerini kullanıyoruz.

Ayrıca müşterilerimizin ürünlerini zamanında teslim almalarını sağlamak için özel takip ve takip teknolojileri de kullanıyoruz.Takip sistemimiz, ürünün paketleme noktasından nihai varış noktasına kadar ilerleyişini izlememize olanak tanır.

Ayrıca müşterilerimizin ürünlerini zamanında teslim almalarını sağlamak için güvenilir nakliye şirketleriyle de ortaklık yapıyoruz.Müşterilerimizin ürünlerini güvenli ve emniyetli bir şekilde teslim almalarını sağlamak için en güvenilir nakliye yöntemlerini kullanıyoruz.
