Teorik çıkış kuvvetinin hesaplanması
F1 = A1XP1X B basın.
PulI F2=A2XP2X B
A1: itme tarafında baskı alanı (cm~)
A2 : çekim tarafı baskı alanı (cm ~ A2=n(Dd)/4=0.785(Dd
D: piston çapı ((cm)
d: çubuk çapı ((cm)
P1: ileriye itmek için giriş basıncı (kgf/cm~)
P2: geri çekme için giriş basıncı (kf/cm~) : yük oranı
Not: 1. Bir silindrin pratik çıkış kuvveti teorik kuvvetten daha azdır.
2Bir silindir düzenli hareket ederken, yük oranı genellikle 0 olarak seçilir.8Aksi takdirde 0.6 kullanılır.
örneği: çıkış kuvveti 1000 kgs ve çalışma basıncı 70kgf/cm olduğunu varsayalım. Silindrin uygun boşluğu nedir?
Çıkış gücü F=1000kg
çalışma basıncı P=70kgf/cm
yük oranıB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8)=17.86cm
A=nD/4=0785D
Yani D'=17.86/0.785=22.75cm.
D=/22.75=4.8cm=48mm
uygun delik boyutu 50 mm'dir
Özellikleri:
1Yakınlık sinyali, bir tüp yüzeyinde bir yakınlık ve piston içine yerleştirilmiş bir mıknatıs arasındaki manyetik algılama ile tespit edilir.
2.Sınır işaretinin konumu, silindir borusunun yüzeyinde bulunan yakınlık konumuyla belirlenir.
3Yakınlık kolayca ayarlanabilir ve dizayn ve montajda zaman tasarrufu sağlar.
4MGHC endüktif silindirlerinin dış boyutları HC bağ çubuğu silindirleriyle aynıdır.
Liman ve kapı pozisyonları
| SD tipi |
LA tipi |
|
Standart=A:Giriş portu B:Yastık konumu D:Düşükleme vana konumu
|
|
Örneğin:HCA70-LA-C-100X200-B-B-A pozisyonu için sipariş formu
Giriş portu=B konumu
Yastık=Bir pozisyon
Yastık uzunluğu
|
Çukur (mm) |
L |
Ben... |
| 32-63 |
20 |
10 |
| 80-160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Eğer yüklü bir silindir 500mm/s'den fazla hareket ederse,
- Hareket hızı 750mm/s'den yüksekse,dıştan hız azaltıcı valfler kullanılmalıdır.
BaşvuruSadece üretim mekanik makine aletleri ve metal işleme ekipmanları için değil, aynı zamanda çelik aktüatörlerinde, nükleer santral kontrolünde, yolcu asansörlerinde vb. yaygın olarak kullanılabilir.
| Türü |
Simge |
Çizim |
Bellow ile |
Sıcaklığa dayanıklı |
Çukur (mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Çifte oyunculuk |
HCA |
|
HCA-H |
HCA-J |
| Çifte çubuk |
HCC |
|
HCC-H |
HCC-J |
| Düzleştirme ile çift çubuk |
HCD |
|
HCD-H |
HCD-J |
HC2- Hayır.A- Hayır.70- Hayır. - Hayır.SD- Hayır.C- Hayır.100- Hayır.200ST- Hayır. - Hayır. - Hayır. - Hayır. - Hayır. - Hayır.
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

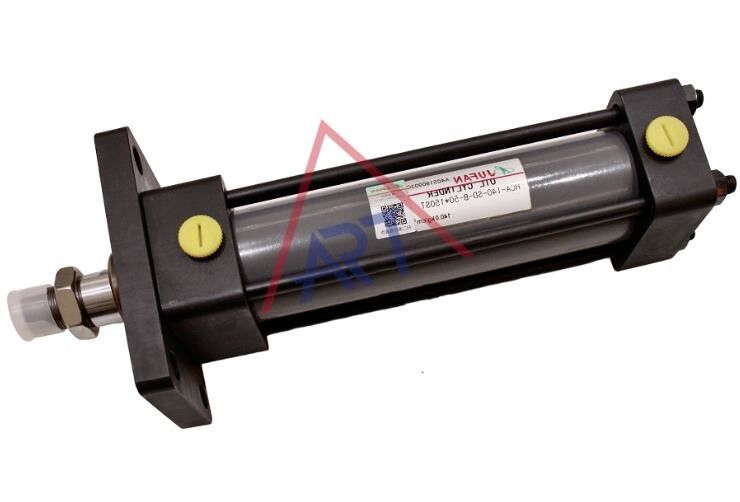

| HC2:Tie-Rod Hidrolik Silindirler |
| 1) Tip |
A: ikili rol
C:Çifte çubuklar
D:Düşünçli çifte çubuklar
|
| 2) Çalışma basıncı |
70:70kgf/cm2
140: 140kgf/cm2
|
| 3) Performans boşluğu: (standart kullanım) |
H: aşağıda
J: ısı/erozyon dayanıklı ((en yüksek sıcaklık 200°C) |
| 4) Montaj tipi |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5) Çubuk boyutu |
C: C sınıfı B: B sınıfı
Not: 1standart:HC-70+C sınıfı çubuk
2Standart:HC-140+B sınıfı çubuk
3Lütfen HC-70+B sınıfı çubuğu veya HC-140+C sınıfı çubuğu ne zaman belirleyin.
|
| 6) Çukur ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Beyin felci ((mm) |
Max.stroke=Max stroke uzunluğu-Min. stroke uzunluğu |
| 8) Yastık boşluğu: |
Yastık yok.
B: Her iki tarafta da yastık
R: Çubuk kapağındaki yastık
H:Başındaki yastık
|
| 9) Bağlayıcılar Y |
Y:Y bağlantısı
I:I bağlantısı
|
| 10) Hız hizalanması |
Sadece ileri hizalama ve hizalama uzunluğu < veya = yürüyüş uzunluğu
|
|
11)Liman konumu
|
|
| 12) Yastık konumu |
|
| 13)Yağ mühürü malzemesi boş |
NBR (standart kullanım),2: PU 3:FPM |
Sipariş verirken gerekli malzemeyi belirtmek
(1)N:NBR
(2)V:F≤200°C
| Sıkıcı |
X |
| 32.40.50 |
1/3.5xtakto+45 |
| 63.80.100 |
1/4 xtak+55 |
| 125.150180.200 |
1/5xtakto+65 |
| 224.250 |
1/6xtak + 80 |
Fabrika:
Hidrolik silindirler nerede kullanılır?
Hidrolik silindirler oldukça çok yönlü bileşenlerdir. Onları farklı endüstrilerde çeşitli uygulamalarda bulabilirsiniz.
Ağır yükleri taşımak için kazıcılar ve buldozerler gibi inşaat ekipmanlarında yaygın olarak kullanılırlar.
metal damgalama makineleri ve plastik kalıplama ekipmanları gibi üretim süreçlerinde çok önemli bir rol oynamaktadır.
Bu yüzden, inşaat, imalat, ya da sadece oturuyor
Masanın arkasında bir hidrolik silindir çalışması ihtimali var!
Üç tip hidrolik silindir nedir?
Her biri belirli uygulamalar ve çalışma koşulları için tasarlanmış üç ana hidrolik silindir türü vardır:
1.Tek eylemli hidrolik silindir
- Operasyon:Tek hareketli bir silindirde, hidrolik sıvı, tipik olarak piston çubuğunu uzatmak için, pistonun sadece bir tarafında basınçlandırılır.Yerçekimi ya da bir bahar gibi., basınç serbest bırakıldığında.
- Uygulamalar:Bu silindirler, geri dönüş kuvvetinin kritik olmadığı veya dış faktörler tarafından sağlanabileceği jaklar, hidrolik baskı cihazları ve kaldırma cihazları gibi uygulamalarda yaygın olarak kullanılır.
2.Çift Aktiflikli Hidrolik Silindir
- Operasyon:Çift hareketli bir silindir, hidrolik sıvı için iki kapıya sahiptir: biri piston çubuğunu uzatmak için ve diğeri geri çekmek için.Kontrollü uzatma ve geri çekilmeyi sağlayan.
- Uygulamalar:Bunlar daha çok yönlüdür ve inşaat ekipmanları (örneğin, ekskavatörler), endüstriyel makineler ve otomotiv sistemleri dahil olmak üzere çok çeşitli makinelerde kullanılır.Her iki yönde de kesin ve tutarlı bir hareket gerektirdiğinde.
3.Teleskopik Hidrolik Silindir
- Operasyon:Teleskopik silindirler, sırayla uzanan birden fazla aşamadan veya koltan oluşur.Bu silindirler, benzer geri çekilen uzunlukta standart silindirlerden çok daha uzun bir darbeye izin verir.
- Uygulamalar:Teleskopik silindirler genellikle alanın sınırlı olduğu ancak uzun bir darbeye ihtiyaç duyulan uygulamalarda, örneğin atık kamyonlarda, vinçlerde ve malzeme taşıma ekipmanlarında kullanılır.
Her bir hidrolik silindir türünün, farklı endüstriyel ve mekanik uygulamalar için uygun hale getiren benzersiz avantajları vardır.
Hidrolik valfler, hidrolik sıvının akışını ve yönünü kontrol etmek için kullanılan hidrolik sistemlerdeki temel bileşenlerdir.Onların nasıl çalıştığını anlamak, farklı hidrolik valf türlerini bilmeyi içerir., bileşenleri ve çalışma ilkeleri.
Hidrolik Valf Türleri
-
Yön kontrol valfleri:
- Sistem içindeki hidrolik sıvı akışının yönünü kontrol edin.
- Türleri şunlardır:
- Düğme Valfları:Çeşitli portlar arasında sıvı akışını yönlendirmek için bir spool kullanın.
- Popet valfleri:Akış yollarını açmak veya kapatmak için bir kukla kullanın.
-
Basınç kontrol valfleri:
- Hidrolik sistemdeki basıncı düzenleyin.
- Türleri şunlardır:
- Çekilme Valfları:Basınç belirlenmiş sınırı aştığında sıvıyı yönlendirerek sistemi aşırı basınçtan koruyun.
- Kaldırma Valfları:Sistemin bir bölümünde düşük basınç tutun.
- Aralıklı Valflar:Sistemin başka bir bölümüne sıvı akışına izin vermeden önce ayar basıncını koruyarak işlemlerin belirli bir sırayla gerçekleştiğinden emin olun.
-
Akış kontrol valfleri:
- Etkinleştiricilerin hızını kontrol etmek için hidrolik sıvının akış hızını düzenleyin.
- Türleri şunlardır:
- Gaz valfleri:El ile ayarlanabilir delikler.
- Basınç Kompensasyonu Valfları:Basınç değişimlerinden bağımsız olarak tutarlı akışı koruyun.
Hidrolik valflerin bileşenleri
-
Vücut:
- Tüm iç bileşenleri içeren ve hidrolik sıvı için akış yollarını sağlayan ana ev.
-
Döngü veya Poppet:
- Ventilin içindeki hareketli element, sıvı akışını yönlendirir.
-
Etkinleştirici:
- Çark veya kukla hareket ettiren mekanizma.
- El kitabı:Kaldırma ya da el tekerleği.
- Solenoid:Elektrikle çalıştırılır.
- Hidrolik:Pilot basıncı, bobini hareket ettirmek için kullanılır.
- Pnömatik:Ruloyu hareket ettirmek için kullanılan hava basıncı.
-
Yaylar:
Bir hareket kuvveti uygulanmadığında, bobini veya kuklayı varsayılan konumuna geri döndürmek için kullanılır.
-
Limanlar:
Hidrolik hatlar için bağlantılar. Tipik olarak P (basınç), T (tank), A ve B (aktüatör portları) vb.
Çalışma İlkeleri
-
Yön kontrolü:
Valf gövdesindeki rulo veya kukla pozisyonu hidrolik sıvının akış yolunu belirler. Tipik bir rulo valfinde, rulo ileri geri kayar,Limanlar arasındaki akış yollarının açılması ve kapatılmasıBir kukla valfinde, kukla akış yolunu açmak veya kapatmak için hareket eder.
-
Basınç kontrolü:
Basınç kontrol valfleri basıncı korumak veya sınırlamak için yaylı bir mekanizma kullanır.Sistem basıncı yay ayarını aştığında, valf sıvıyı yönlendirmek ve basıncı düşürmek için açılır.Valf, çıktısı ayarlanmış değeri aştığında basıncı azaltmak için açılarak daha düşük bir çıkış basıncını korur..
-
Akış kontrolü:
Akış kontrol valfleri akış hızını düzenlemek için akış geçidi boyutunu ayarlar.Açıklık boyutu, akışı kontrol etmek için elle ayarlanır. - Basınç karşılığı vanlede, bir telafi mekanizması, basınç değişikliklerine rağmen tutarlı bir akış hızını korumak için delik boyutunu ayarlar.
Hidrolik Valf Çalışma Örnekleri
-
Teslim valf çalışması:
-Sistem basıncı rahatlatma valfinin ayar noktasına ulaştığında, valf, sıvının tankın içine akmasına izin vermek için açılır ve aşırı basınç oluşumunun önlenir.
-
Yön kontrol valf çalışması:
- 4 yönlü, 3 pozisyonlu bir rulo valfinde, merkezi konum tüm kapıları kapatabilir,bir tarafa spool hareket ederken bir aktüatör portu pompa portu ve diğer aktüatör portu tank portu bağlar, bir aktüatörün yönünü kontrol eder.
-
Akış kontrol valfi çalışması:
-Eğne valfi, ayarlandığında, boşluk boyutunu değiştirir, akış hızını bir aktüatöre kontrol eder ve böylece hızını kontrol eder.
Bakım ve Arıza Çözümü
-
Düzenli denetim:
- Sızıntı, aşınma ve düzgün çalışmayı kontrol edin.- Mühürleri kontrol edin ve gerekirse değiştirin..
-
Temizlik:
-Hidrolik sıvının ve bileşenlerin, valflerin yapışmasını veya arızalanmasını önlemek için kirlenmekten uzak olduğundan emin olun.
-
Uygun Uyum:
-Sistem gereksinimlerine göre basınç ayarlarının doğru ayarlandığından emin olun.- İstenen aktüatör hızlarını korumak için akış ayarlarını düzenli olarak kontrol edin ve ayarlayın.
Hidrolik valfler hidrolik sistemlerin kesin kontrolü için kritik önem taşır ve işlemlerini anlamak verimli ve güvenilir hidrolik makinelerin bakımının anahtarıdır.
Sık Sorulan Sorular
S1: Üretici veya ticaret şirketi misiniz?
Kendi fabrikamız var, bu yüzden en iyi fiyatı ve ilk hizmeti sağlayabiliriz.
Q2: Özel veya standart olmayan ürünleri kabul ediyor musunuz?
Evet, müşterilerin istediği gibi ürünleri özelleştirebiliriz.
S3: MOQ'unuz nedir?
MOQ, müşterilerimizin ihtiyaçlarına bağlı. Ayrıca, seri üretimden önce deneme siparişini memnuniyetle karşılıyoruz.
S4: Teslimat süreniz ne kadar?
Normalde, stokumuz varsa teslimat süresi 7 gündür. Eğer stokumuz yoksa, 15-30 iş günü gerektirir. Ayrıca ürünlerin miktarına ve gereksinimlerine de bağlıdır.
S5: Ödeme şartlarınız nelerdir?
T / T. Herhangi bir sorunuz varsa, lütfen bizimle iletişime geçin.
