Açıklama:

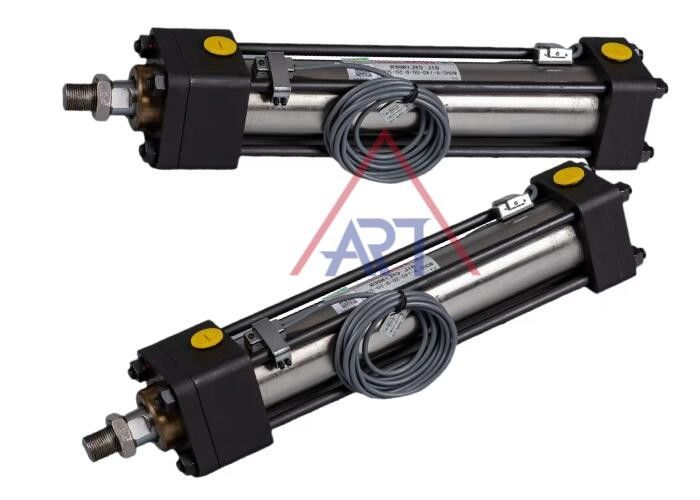

1Bir tüpün yüzeyinde bulunan bir yakınlık sensörü, manyetik algılama kullanılarak bir piston içine yerleştirilmiş bir mıknatıstan bir sinyal algılar.
2Yakınlık sensörünün sinyalinin konumu, silindir borusunun yüzeyinde yakınlık sensörünün konumu ile belirlenir.
3Yakınlık sensörü kolayca ayarlanabilir ve hizalandırılabilir, bu da tasarım ve montaj süreçleri sırasında zamandan tasarruf eder.
4MGHC endüktif silindirlerinin dış boyutları HC bağ çubuğu silindirleriyle aynıdır.
Yakınlık ayarları
Parantez Kullanımı Band Kullanımı
■Piston ilerlerken,A pozisyonu etkinleştirilirken,A ve A arasındaki mesafe
B'ye "aktif algılama alanı" denir.
■Piston A pozisyonundan C pozisyonuna geriye doğru hareket ederken, algılama hala "açık", mesafe
A ve C arasındaki farkı algılamak.
Sipariş Formu
MGHC-A- Hayır.70- Hayır.H- Hayır.FA- Hayır.C- Hayır.80X100- Hayır.B- Hayır.Y- Hayır.25 mm- Hayır.1- Hayır.Tn- Hayır.A- Hayır.B- Hayır.1
1 2 3 4 5 6 7 8 9 10 11 12 13 15
| MGHC:Indüktif Tie-Rod Silindirleri |
| 1) Tip |
A: ikili rol
C:Çifte çubuklar
D:Düşünçli ikili çubuklar
|
| 2) Çalışma basıncı |
70:70kgf/cm2
140: 140kgf/cm2
|
| 3) Performans boşluğu: (standart kullanım) |
H: aşağıda
J:sıcaklık/erozyon geçirmez
(not:" boşluk" kullanılmazsa)
|
| 4) Montaj tipi |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5) Çubuk boyutu |
C: C sınıfı B: B sınıfı
Not: 1.standart:HC-70+C sınıfı çubuk
2Standart:HC-140+B sınıfı çubuk
3Lütfen HC-70+B sınıfı çubuğu veya HC-140+C sınıfı çubuğu ne zaman olduğunu belirtin.
|
| 6)Tüp Borusu ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Beyin felci ((mm) |
Max.stroke=Max stroke uzunluğu-Min. stroke uzunluğu |
| 8) Yastık boşluğu: |
1) alan: Yastık yok
2)B:İki ucunda da yastık
3)R: Çubuk kapağındaki yastık
4)H:Başındaki yastık
|
| 9) Bağlantılar Y |
1) Y:Y bağlantısı
2)I:I bağlantısı
|
| 10) Hız hizalanması |
Sadece ileri hizalama ve hizalama uzunluğu < veya = yürüyüş uzunluğu |
| 11) Özellik. |
(1)JFS-01
(2)JFS-01CC
(3) JFS-01AA
(4) JFS-01BB
|
| 12)Sensör ve miktar |
1) T:2 tel,2 metre
P: PNP3 telleri, 2 metre
N:NPN3 kablolar,2 metre
2)n: miktar
|
| 13)Liman konumu |
NBR (standart kullanım),2: PU 3:FPM |
| 14)Yastık pozisyonu |
|
| 15) Paketleme |
1) 1:PU ((Standart kullanım)
2) 2:NBR
3) 3:FPM
|
Yastık uzunluğu
|
Çukur (mm) |
L |
Ben... |
| 32-63 |
20 |
10 |
| 80-160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Eğer yüklü bir silindir 500mm/s'den fazla hareket ederse,
- Hareket hızı 750mm/s'den daha yüksekse,dıştan hız azaltıcı valfler kullanılmalıdır.
BaşvuruSadece üretim mekanik makine aletleri ve metal işleme ekipmanları için değil, aynı zamanda çelik aktüatörlerinde, nükleer santral kontrolünde, yolcu asansörlerinde vb. yaygın olarak kullanılabilir.
| Türü |
Simge |
Çizim |
Bellow ile |
Sıcaklığa dayanıklı |
Çukur (mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Çifte rol |
HCA |
|
HCA-H |
HCA-J |
| Çifte çubuk |
HCC |
|
HCC-H |
HCC-J |
| Düzleştirme ile çift çubuk |
HCD |
|
HCD-H |
HCD-J |
Fabrika:
Neden hidrolik?
Hidrolik koçlar, hidrolik basıncı mekanik güce dönüştürme yetenekleri nedeniyle çeşitli uygulamalarda güçlü ve çok yönlü cihazlar olarak hizmet eder.İşte hidrolik koçların yaygın olarak kullanılmasının bazı nedenleri::
Basit ve Güçlü Tasarım:Hidrolik koçlar, piston ve silindirden oluşan basit ve sağlam bir tasarıma sahiptir.
Yüksek güç çıkışı: Hidrolik koçlar, boyutlarına göre önemli bir kuvvet oluşturabilir. Mızrağa uygulanan hidrolik basınç güçlü bir doğrusal kuvvete neden olur ve bu nedenle yüksek kuvvet gerektiren görevler için uygundur.
Çeşitlilik:Hidrolik koçlar, inşaat, imalat, tarım ve daha fazlası da dahil olmak üzere çok çeşitli endüstrilerde uygulanmaktadır.ve bükme uygulamaları.
Kompakt Boyut:Hidrolik koçlar, nispeten kompakt bir boyutta önemli bir kuvvet sağlayabilir.
Kesin Kontrol:Hidrolik sistemler, koçun hareketinin kesin kontrolünü sağlar. Hız ve kuvvet, hidrolik basıncı ayarlayarak kontrol edilebilir ve çeşitli görevlerde doğruluk sağlar.
Uyumluluk: Hidrolik koçlar, mevcut hidrolik sistemlere kolayca entegre edilebilir ve farklı ortamlarda uyarlanabilirlik ve çok yönlülük sağlar.Daha karmaşık uygulamalar için daha büyük hidrolik sistemlerin bir parçası olabilirler.
Verimlilik:Koçlar da dahil olmak üzere hidrolik sistemler, enerji aktarımında verimliliği ile bilinir.
Güvenlik: Hidrolik koçlar, aşırı yüklenmeyi önlemek ve güvenli çalışmayı sağlamak için basınç azaltma valfleri gibi güvenlik özellikleriyle tasarlanmıştır.Bu, çeşitli çalışma koşullarında güvenilir ve güvenli hale getirir.
Düşük Bakım: Hidrolik koçlarda kullanılan basit tasarım ve dayanıklı malzemeler, düşük bakım gereksinimlerine katkıda bulunur.
Maliyet etkinliği:Hidrolik koçlar genellikle önemli güç gerektiren uygulamalar için uygun maliyetli çözümlerdir.
İster inşaat ekipmanlarında, ister endüstriyel makinelerde, ister başka uygulamalarda olsun, hidrolik koçlar çeşitli mekanik hareketleri verimlilik ve hassasiyetle çalıştırmada çok önemli bir rol oynar.
Sık Sorulan Sorular
S1: Üretici veya ticaret şirketi misiniz?
Kendi fabrikamız var, bu yüzden en iyi fiyatı ve ilk hizmeti sağlayabiliriz.
Q2: Özel veya standart olmayan ürünleri kabul ediyor musunuz?
Evet, müşterilerin istediği gibi ürünleri özelleştirebiliriz.
S3: MOQ'unuz nedir?
MOQ, müşterilerimizin ihtiyaçlarına bağlı. Ayrıca, seri üretimden önce deneme siparişini memnuniyetle karşılıyoruz.
S4: Teslimat süreniz ne kadar?
Normalde, stokumuz varsa teslimat süresi 7 gündür. Eğer stokumuz yoksa, 15-30 iş günü gerektirir. Ayrıca ürünlerin miktarına ve gereksinimlerine de bağlıdır.
S5: Ödeme şartlarınız nelerdir?
T / T. Herhangi bir sorunuz varsa, lütfen bizimle iletişime geçin.
