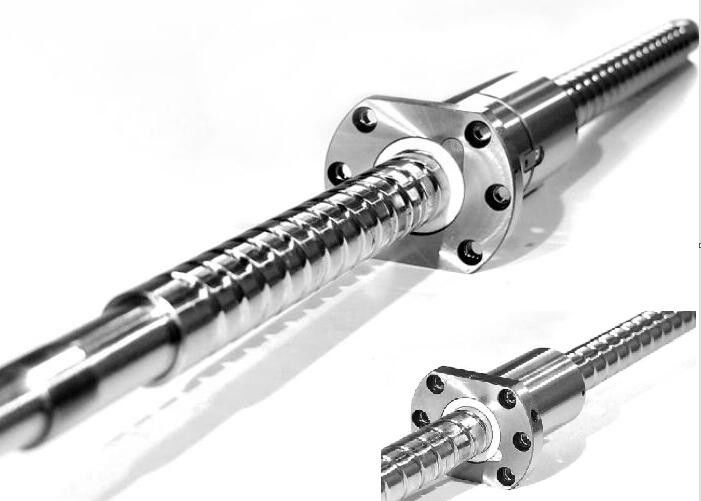

12-50mm Düşük Gürültülü Dayanıklı Bilyalı Vidalı Mil, Flanş Somunlu

Ürün Açıklaması:

Bilyalı vida, hem takım hem de hassas makinelerde yaygın olarak kullanılan bir aktarım bileşenidir.Ana işlevi, dönme hareketini doğrusal harekete veya torku eksenel tekrarlanan kuvvete dönüştürmektir, aynı zamanda yüksek hassasiyet, tersinirlik ve verimlilik özelliklerine de sahiptir.Küçük sürtünme direnci nedeniyle bilyalı vidalar çeşitli endüstriyel ekipmanlarda ve hassas aletlerde yaygın olarak kullanılmaktadır.

Rulmanlar çağdaş mekanik ekipmanların önemli bir bileşenidir.Ana işlevi, mekanik dönen gövdeyi desteklemek, hareketi sırasında sürtünme katsayısını azaltmak ve dönme doğruluğunu sağlamaktır.Bilyalı vida genellikle vida için 60° temas açısına sahip özel bir destek yatağıyla donatılmıştır.Bu rulmanın büyük bir taşıma kapasitesi, düşük hızı ve yüksek doğruluğu vardır.Genellikle rulmanların kurulum sırasında eşleştirilmesi gerekir.Spesifik eşleştirme yöntemi, takım tezgahının kullanımına göre belirlenmelidir.

Besleme sisteminin çalışma doğruluğunu arttırmak için bilyalı vida mekanizmasının yüksek aktarım sertliğine sahip olması gerekir.Bilyalı vidanın sertliğini arttırmanın yanı sıra, bilyalı vida mekanizmasının yeterince sağlam bir destek yapısıyla tasarlanması ve doğru şekilde kurulması gerekir.Destek yapısının sağlamlığını etkileyen faktörler arasında yatak yuvasının sertliği, yatak yuvası ile makine yapısı arasındaki temas alanı ve yatağın sertliği yer alır.

Üniversal bilyalı vidalı, eğik bilyalı rulmanların kullanılması yeterlidir.Rulmanları bilyalı vidanın iki destek mili ucuna "yüz yüze" monte edin.Özel ekipman için özel bir vida çubuğu ise ve ekipmanın kurulum kılavuzu özel rulmanların kullanılmasını gerektiriyorsa ilgili talimatlara göre monte edin.

Bilyalı vidanın yük taşıma kapasitesinde hem radyal hem de eksenel yükler aynı anda mevcuttur ve rulman seçimine dikkat edilmelidir.Yüke aynı anda dayanabilen yaygın olarak kullanılan rulmanlar arasında açısal temaslı rulmanlar ve konik makaralı rulmanlar bulunur.İlki kuru hafif yük ve yüksek hızlı alanlara odaklanırken, ikincisi ağır yük ve düşük hız durumlarına odaklanır.Yukarıdaki iki tip yatağın genellikle çiftler halinde kullanıldığı ve birbirlerine göre (yüz yüze veya sırt sırta) monte edildiği, bunun da vida çubuğunun eksenel hareketini sınırlayabildiği unutulmamalıdır.

Vidalı rulmanlar için kurulum talimatları:

• Montaj manşonu kullanıldığında manşonun çapı, yatağın iç bileziği ile aynıdır ve malzeme, iç bileziği içeri bastırmak için alüminyum veya bakır manşon olabilir. Tolerans sıkıysa veya sıkı geçmeliyse, rulman ısıtılmalıdır.
• Okun veya yatağın içindeki yuvarlanma elemanının tam konumunda temas açısına dikkat edin.Genellikle sırt sırta veya yüz yüze birleştirilir ve son olarak kilitleme somunu vidalanır.Retroreflektör sabitleme somununun konumuna dikkat etmelidir.Kilitlendikten sonra gevşetilemez, aksi takdirde şanzımanın hassasiyeti üzerinde daha büyük bir etkisi olacaktır.

Özellikler:

Bilyalı vida, test ekipmanı ve kalite kontrol süreci ile %90'ın üzerinde ürün verimliliği sağlayan yüksek verimliliğe sahiptir.Düşük sıcaklık artışı, vidalı bilya yolunun üstün yüzey kalitesine ve bilya ile palet arasında en düşük sürtünmeyi sağlayan bilyanın katı boyutuna atfedilir.

Ön sıkıştırma ve açıklığın ortadan kaldırılması, vida tahrik çiftinin yüksek konumlandırma doğruluğu elde etmesine yol açar.Mükemmel tasarım ve titiz üretim, bu makinenin 60M/dak'nın üzerindeki yüksek hızlarda güvenilir bir şekilde çalışmasını sağlar.Ayrıca, mükemmel malzemelerle işlem yapılması, ön sıkma ve boşlukların ortadan kaldırılması yoluyla vida çubuğu ve somunun sertliği artırılır.

Vida ve somun arasında viskoz sürtünmenin olmaması nedeniyle şanzımandaki sürünme olgusu ortadan kaldırılır.Ayrıca somun ucunda özel toz önleme cihazı tasarlanmış olup, çalışma sırasında genel bakım yapılması gerekmektedir.Son olarak, vidanın (yüksek karbonlu çelik) ve somunun (alaşımlı çelik) malzemesinin ve HRC62 yüzey sertliğinin sıkı kontrolü sayesinde uzun bir servis ömrü garanti edilir.

Teknik parametreler:

Uygulamalar:

Bilyalı vida kullanımları, CNC işleme merkezleri, CNC torna tezgahları, CNC yatakları, CNC tel kesme makineleri, CNC delme makineleri, portal freze makineleri, lazer işleme ekipmanları, markalama makineleri, CNC gravür makineleri gibi endüstriyel makine alanında geniş bir uygulama alanına sahiptir. , çizim makineleri, IC paketleme makineleri, CNC boşaltma işleme makineleri, CWC taşlama makineleri, cam makineleri, tekstil makineleri, ağaç işleme makineleri, baskı ve paketleme makineleri, petrol makineleri, metalurji makineleri ve tütün makineleri.

Ayrıca bilyalı vidalar robotik kollar, test makineleri, ölçüm ekipmanları, XY platformları, tıbbi ekipmanlar ve diğer fabrika otomasyon ekipmanları gibi elektronik makinelerde de kullanılabilir.Metal ısıl işlem ekipmanı, nükleer reaksiyon ekipmanı ve aktüatörler gibi iletim makineleri de bilyalı vidaların kullanımından yararlanır.Havacılık endüstrisinde bilyalı vidalar, uçak kanadı aktüatörlerinde, koltuk aktüatörlerinde, havaalanı kurulum ekipmanlarında ve radyo anteni aktüatörlerinde yaygın olarak kullanılır.

Son olarak bilyalı vidalar kapı-pencere kontrolünde, tıbbi yatak kontrolünde ve otopark ekipmanlarında da yaygın olarak kullanılmaktadır.Sonuç olarak vidalı millerin kullanımı farklı sektörlerden çok sayıda makine ve ekipman için geçerlidir.

Özelleştirme:
