Açıklama:

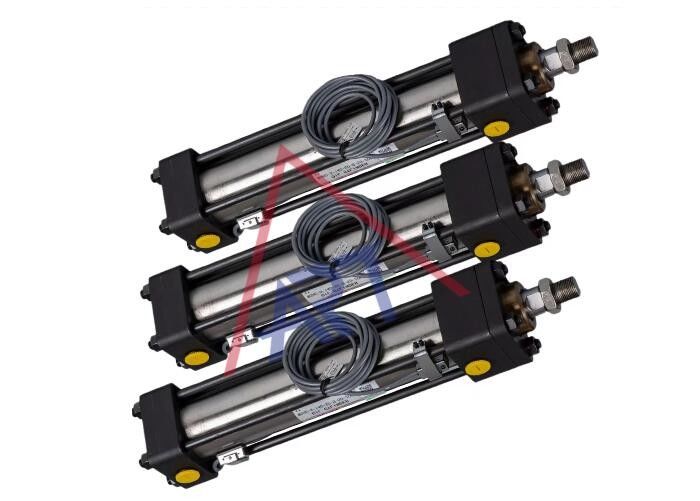

1Manyetik indüksiyonlu bir hidrolik silindir, manyetik algılama yoluyla sinyalleri algılayan bir yakınlık sensörü kullanır.
2Yakınlık sensörü silindir borusunun yüzeyinde yer almaktadır ve pistonun içine yerleştirilmiş bir mıknatıstan gelen bir sinyali algılar.
3Yakınlık sensörünün sinyalinin konumu, yakınlık sensörünün silindir tüpündeki konumu ile belirlenir.
4Bu, sensörü kurmayı ve hizalamayı kolaylaştırır, tasarım ve montaj süreçleri sırasında zaman tasarrufu sağlar.
5MGHC endüktif silindirlerinin dış boyutları, HC bağ çubuğu silindirleriyle aynıdır ve bu da bazı uygulamalarda birbirlerini değiştirebilir.Bu, ilgili ekipmanı değiştirmeden mevcut silindirlerin kolayca değiştirilmesini veya yükseltilmesini sağlar..
Genel olarak, bir yakınlık sensörü ile manyetik indüksiyonlu bir hidrolik silindir kullanımı, birçok endüstriyel uygulamada gerekli olan doğru ve güvenilir konum algılamasını sağlar.
Hidrolik silindirler neyden yapılır?
Hidrolik silindirler genellikle karşılaştıkları kuvvetlere ve basınçlara dayanmak için dayanıklı malzemelerden yapılır.
-
Silindir Fıçı: Bu parça genellikle dikişsiz çelik borudan yapılır, bu da dayanıklılık ve aşınmaya dayanıklılık sağlar.
-
Piston:Pistonlar genellikle çelik, alüminyum veya dökme demir gibi malzemelerden yapılır.
-
Piston çubuğu: Silindir namlusuna benzer şekilde, piston çubukları, çalışma sırasında germe kuvvetlerini ele almak için genellikle yüksek dayanıklılıklı çelikten yapılır.
-
Mühürler: Hidrolik silindirler hidrolik sıvının sızmasını önlemek için çeşitli mühürleri içerir. Bu mühürler genellikle kauçuk veya diğer elastomer malzemelerden yapılır.
-
Son Kapaklar ve Montaj Bileşenleri: Bu parçalar çelik veya alüminyum gibi metallerden yapılabilir, yapısal destek sağlar ve silindirlerin diğer bileşenlere takılmasını sağlar.
Malzemelerin seçimi uygulama, yük gereksinimleri ve çevresel koşullar gibi faktörlere bağlıdır.ve işletim ortamı ile uyumluluk.
Dış boyutlar:
| MGHCA-SD çifte eylem, temel |
MGHCA-SD çift çubuk, temel |
 |
|
| |
| Bellow (MGHCAH) |
Sıcaklık/erozyon kanıtlı ((MGHCAJ) |
|
sipariş verirken gerekli malzemeyi belirtmek
1) N:NBR
2) V::≤200°C
|
80°C≤ sıcaklık:≤200°C.
Boyutları temel tip ile aynı
|
Sipariş Formu
MGHC-A- Hayır.70- Hayır.H- Hayır.FA- Hayır.C- Hayır.80X100- Hayır.B- Hayır.Y- Hayır.25 mm- Hayır.1- Hayır.Tn- Hayır.A- Hayır.B- Hayır.1
1 2 3 4 5 6 7 8 9 10 11 12 13 15
| MGHC:Indüktif Tie-Rod Silindirleri |
| 1) Tip |
A: ikili rol
C:Çifte çubuklar
D:Düşünçli ikili çubuklar
|
| 2) Çalışma basıncı |
70:70kgf/cm2
140: 140kgf/cm2
|
| 3) Performans boşluğu: (standart kullanım) |
H: aşağıda
J:sıcaklık/erozyon geçirmez
(not:" boşluk" kullanılmazsa)
|
| 4) Montaj tipi |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5) Çubuk boyutu |
C: C sınıfı B: B sınıfı
Not: 1.standart:HC-70+C sınıfı çubuk
2Standart:HC-140+B sınıfı çubuk
3Lütfen HC-70+B sınıfı çubuğu veya HC-140+C sınıfı çubuğu ne zaman olduğunu belirtin.
|
| 6)Tüp Borusu ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Beyin felci ((mm) |
Max.stroke=Max stroke uzunluğu-Min. stroke uzunluğu |
| 8) Yastık boşluğu: |
1) alan: Yastık yok
2)B:İki ucunda da yastık
3)R: Çubuk kapağındaki yastık
4)H:Başındaki yastık
|
| 9) Bağlantılar Y |
1) Y:Y bağlantısı
2)I:I bağlantısı
|
| 10) Hız hizalanması |
Sadece ileri hizalama ve hizalama uzunluğu < veya = yürüyüş uzunluğu |
| 11) Özellik. |
(1)JFS-01
(2)JFS-01CC
(3) JFS-01AA
(4) JFS-01BB
|
| 12)Sensör ve miktar |
1) T:2 tel,2 metre
P: PNP3 telleri, 2 metre
N:NPN3 kablolar,2 metre
2)n: miktar
|
| 13)Liman konumu |
NBR (standart kullanım),2: PU 3:FPM |
| 14)Yastık pozisyonu |
|
| 15) Paketleme |
1) 1:PU ((Standart kullanım)
2) 2:NBR
3) 3:FPM
|
Yakınlık ayarları
Parantez Kullanımı Band Kullanımı
■Piston ilerlerken,A pozisyonu etkinleştirilirken,A ve A arasındaki mesafe
B'ye "aktif algılama alanı" denir.
■Piston A pozisyonundan C pozisyonuna geriye doğru hareket ederken, algılama hala "açık", mesafe
A ve C arasındaki farkı algılamak.
Yastık uzunluğu
|
Çukur (mm) |
L |
Ben... |
| 32-63 |
20 |
10 |
| 80-160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Eğer yüklü bir silindir 500mm/s'den fazla hareket ederse,
- Hareket hızı 750mm/s'den daha yüksekse,dıştan hız azaltıcı valfler kullanılmalıdır.
BaşvuruSadece üretim mekanik makine aletleri ve metal işleme ekipmanları için değil, aynı zamanda çelik aktüatörlerinde, nükleer santral kontrolünde, yolcu asansörlerinde vb. yaygın olarak kullanılabilir.
| Türü |
Simge |
Çizim |
Bellow ile |
Sıcaklığa dayanıklı |
Çukur (mm) |
|
|
32,40,50,63,80,100,
125,150,180,200,224,
250
|
| Çifte rol |
HCA |
|
HCA-H |
HCA-J |
| Çifte çubuk |
HCC |
|
HCC-H |
HCC-J |
| Düzleştirme ile çift çubuk |
HCD |
|
HCD-H |
HCD-J |
